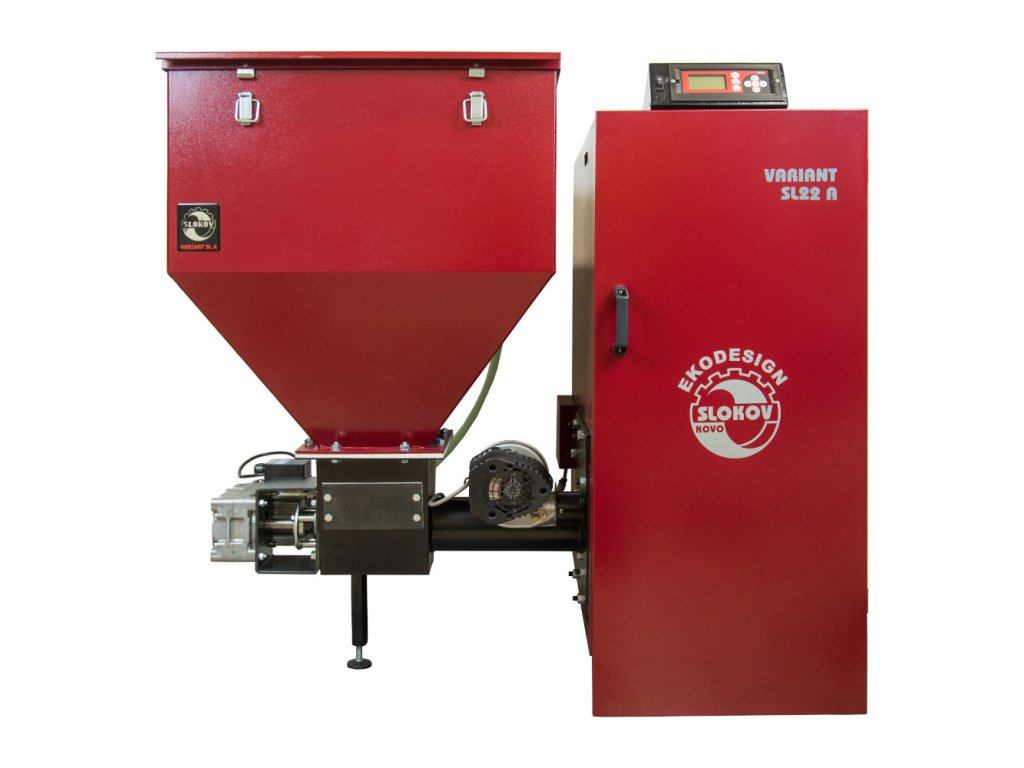

Automatický kotel na pelety SLOKOV VARIANT SL22A
Kód: SL22ASouvisející produkty
Potěšení smyslů. Takové je spojení praskání dřeva, pohled do ohně a vůně pečeně z trouby. Jednoduchý design, topeniště, kam se vejdou i 50 cm polena a trouba s roštem. V dolní...
Boční obložení z keramických obkladů. Prosklená dvířka trouby. Prosklená dvířka topeniště. Litinový rošt. Kovové dveřní kliky. Obložení topeniště šamotové cihly
Korpus kamen z ocelového plechu o síle 4-5 mm. Obložení topeniště vermikulit. Litinový rošt spalovací komory. Prosklená dvířka trouby vybavená teploměrem. Prosklená dvířka...
Krbová kamna s pečící troubou. Korpus kamen je vyroben z ocelového plechu o tloušťce 4 mm. Spalovací komora je obložená ohnivzdornými tělesy, které hromadí teplo a zvyšují...
Ocelová krbová kamna Zvezda s troubou. Litinový rošt. Obložení topeniště: šamotové cihly.
Ocelová krbová kamna Zvezda s troubou. Litinový rošt. Obložení topeniště: šamotové cihly.
Pečící trouba. Externí přívod vzduchu. Korpus kamen je vyroben z ocelového plechu o tloušťce 3-4 mm. Spalovací komora je obložená ohnivzdornými tělesy, které hromadí teplo a...
Jednoduchý a vkusný design kamen umožňuje snadnou údržbu. Jsou to tradiční výrobky s dlouhou životností. Kamna na tuhá paliva jsou ideálním zdrojem tepla pro stylově zařízené...
Pečící trouba. Boční obložení keramické dlaždičky. Korpus kamen je vyroben z ocelového plechu o tloušťce 3-4 mm. Spalovací komora je obložená ohnivzdornými tělesy, které hromadí...
Kamna mají litinové dveře, litinovou horní desku a litinové hrdlo odkouření. Regulace primárního spalování je umístěna na spodní straně dvířek.
Pečící trouba. Boční obložení keramické dlaždičky. Korpus kamen je vyroben z ocelového plechu o síle 3-4 mm. Spalovací komora je obložená ohnivzdornými tělesy, které hromadí...
Ocelová krbová kamna Zvezda s troubou. Litinový rošt. Obložení topeniště: šamotové cihly.
Pečící trouba. Externí přívod vzduchu. Korpus kamen je vyroben z ocelového plechu o tloušťce 3-4 mm. Spalovací komora je obložená ohnivzdornými tělesy, které hromadí teplo a...
Kamna a sporáky MBS na tuhá paliva jsou určena k vytápění, vaření, pečení. Jsou konstruována na spalování palivového dřeva a hnědého uhlí. Jednoduchý a vkusný design kamen...
Kamna a sporáky MBS na tuhá paliva jsou určena k vytápění, vaření, pečení. Jsou konstruována na spalování palivového dřeva a hnědého uhlí. Jednoduchý a vkusný design kamen...
Detailní popis produktu
Parametry: | |
Třída kotle: | 5 / EKODESIGN |
Energetická třída kotle: | A+ |
Jmenovitý / minimální výkon kotle: | 27,0 / 8,0 kW |
Spotřeba paliva při jmen. / min. výkonu: | 5,8 / 1,7 kg/h |
Teplota spalin při jmen. / min. výkonu: | 120 / 68 °C |
Doba hoření při jmen. výkonu: | 25 hod. |
Průměr kouřového hrdla: | 160 mm |
Účinnost kotle při jmen. výkonu: | 90 % |
Rozměry kotle h/š/v: | 740 / 440 / 1130 mm |
Hmotnost kotle bez zásobníku a hořáku: | 245 kg |
Hmotnost hořáku: | 45 kg |
Hmotnost zásobníku paliva: | 25 kg |
Vodní objem kotle: | 60 L |
Připojení topné vody: | G 6/4" - vnitřní závit |
Provozní tah: | 15 Pa |
Max. pracovní tlak: | 2 bar |
Max. pracovní teplota: | 90°C |
Min. doporučená pracovní teplota: | 70 °C |
Zaručené palivo: | pelety 6 - 10 mm |
Objem zásobníku paliva: | 210 L |
Hydraulická ztráta kotle: | 14 mbar |
Připojovací napětí: | 230 V / 50 Hz |
Max. elektrický příkon: | 170 W |
Elektr. příkon při jmenov. výkonu: | 80 W |
Krytí el. částí: | IP 20 |
VÝHODY: | |
- Kotel splňuje přísné emisní limity dle ČSN EN 303-5 třídy 5 a EKODESIGN | |
- Lze používat i po roce 2022 | |
- Záruka 3 roky | |
- Síla plechu 5 mm |
Popis kotle a hořáku

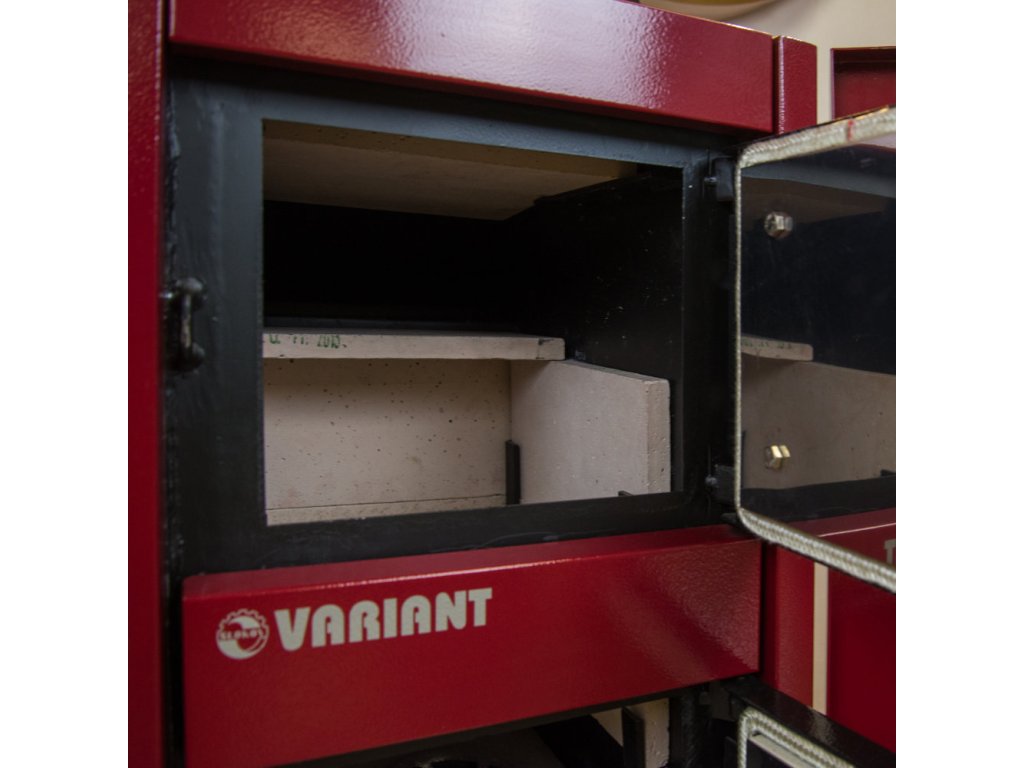

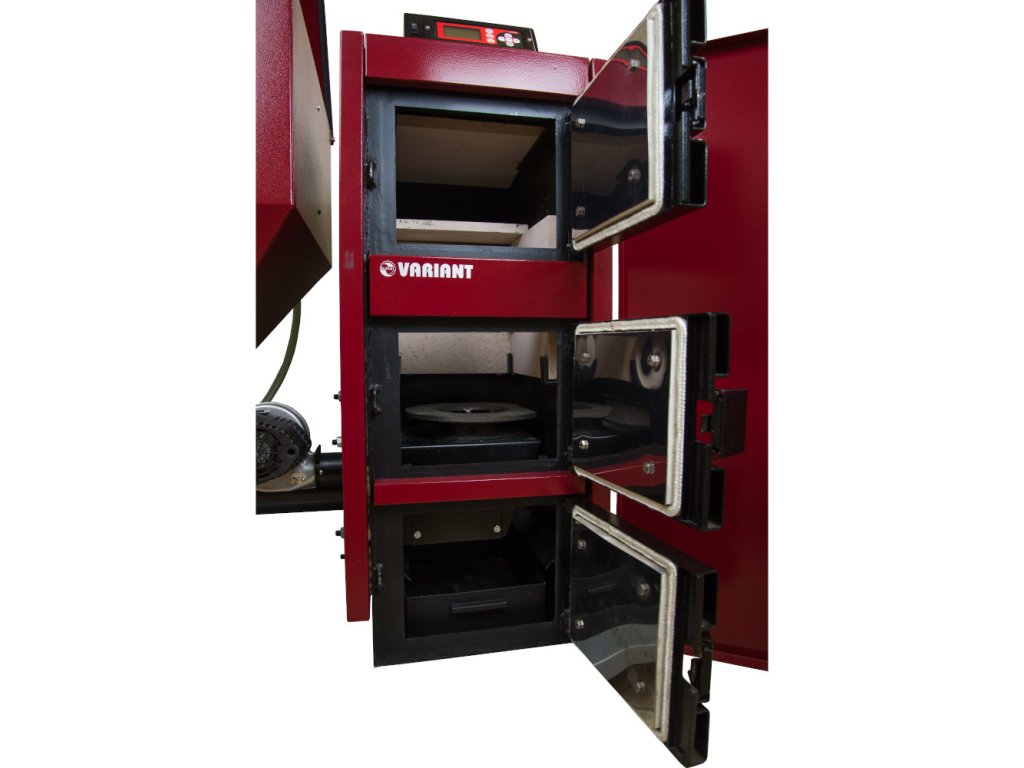

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen na spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Vstup a výstup topné vody je proveden nátrubky s vnitřním 1 ½“ závitem. Kouřovod je v ose kotle na zadní straně.

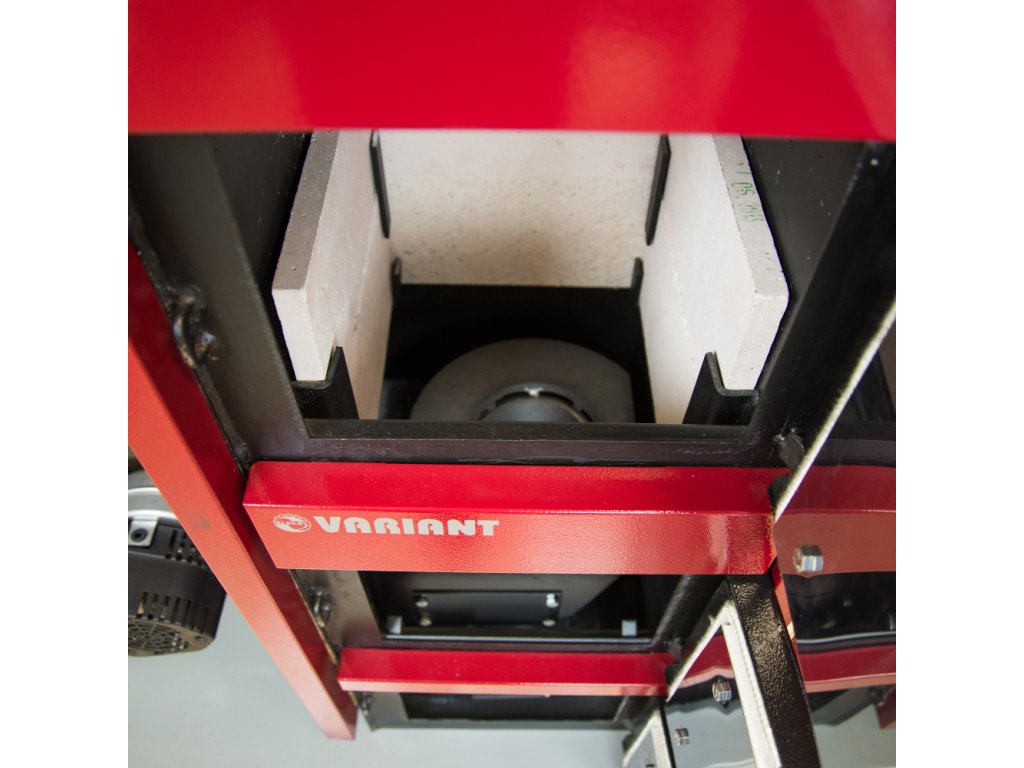

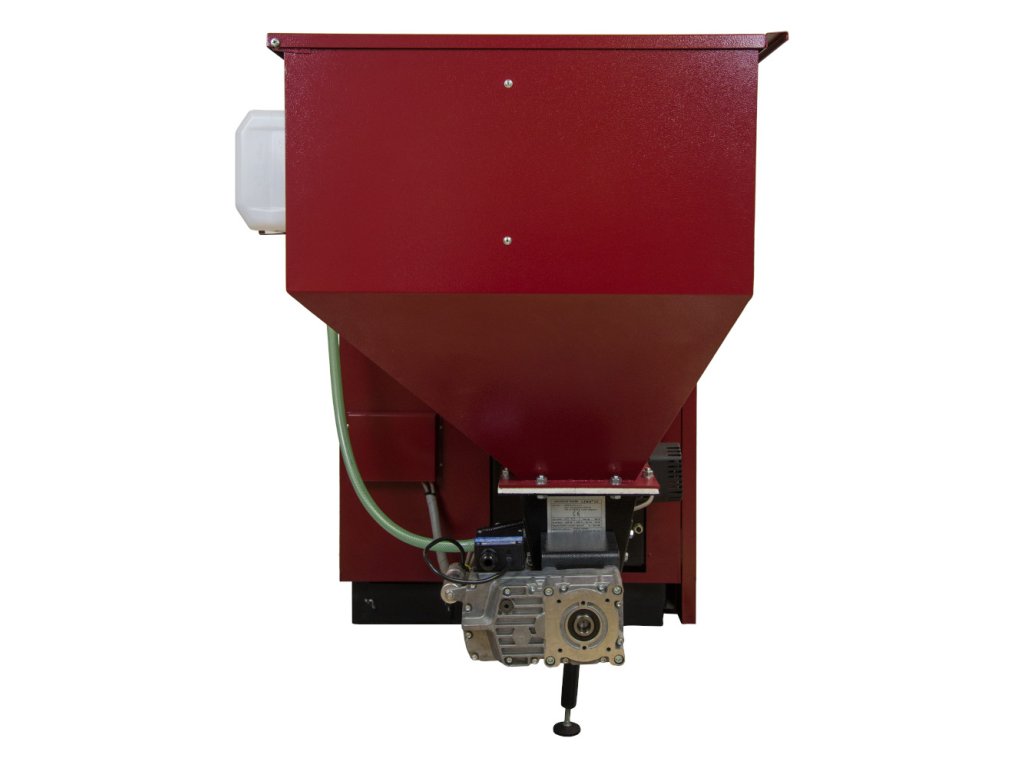

Vlastní spalování paliva zajišťuje hořák umístěný ve spalovací komoře, který pracuje na principu spodní dodávky paliva. Samotné spalování připomíná hoření v kovářské výhni. Z násypky hořáku je palivo dodáváno šnekovým podavačem (motor s převodovkou, šnekovnice) do prostoru výtlačného hrdla. Z výtlačného hrdla je palivo vytlačováno vzhůru na kruhový rošt. Výtlačné hrdlo je umístěno ve směšovači, do kterého je foukán vzduch ventilátorem. Drážkami mezi výtlačným hrdlem a roštem je pak vzduch foukán do nahořelé vrstvy paliva. Pro správnou funkci hořáku je nutné dobře zatmelit (utěsnit tmelem s teplotou použití do 1200°C) drážku mezi roštem a kruhovým nadstavcem směšovače, do kterého je rošt vložen.
Množství spalovacího vzduchu (resp. intenzita rozdmýchávání paliva) je regulovatelné škrtící klapkou na ventilátoru. Vyhořelé palivo – popel a struska – přepadávají přes okraje roštu do popelníku pod směšovačem. Palivo je do spalovací části hořáku dodáváno v cyklech, které jsou nastavitelné na řídící jednotce. Hořák se v automatickém provozu zapíná a vypíná podle požadované teploty topné vody (nastavitelná kotlovým termostatem) nebo podle potřeby tepla v referenční místnosti (externím regulátorem – např. prostorovým termostatem).
Použití kotle, palivo
Ocelové teplovodní kotle VARIANT SL jsou zdrojem tepla vhodným pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 8-26 kW. Otopný systém musí být opatřen tlakovou expanzní nádobou a nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Předepsané palivo pro kotel VARIANT SL22A jsou dřevní pelety – C1 průměru 6-10 mm. Pro správnou funkci hořáku je nutné palivo skladovat v suchých prostorech. Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
Legenda
1 – výstup topné vody
2 – napouštěcí ventil
3 – zásobník paliva
4 – hořák – šnekový podavač
5 – podpěra
6 – čistící dvířka
7 – řídící jednotka
8 – páka pohyblivých vířičů
9 – vstup topné vody
10 – zhášecí zařízení – nádrž s vodou
A – šířka kotle se zásobníkem | 1240 mm |
B – šířka kotle | 440 mm |
C – výška násypky od podlahy | 1100 mm |
D – výška kotle | 1130 mm |
E – výška kouřového hrdla | 890 mm |
F – výška vstupu topné vody | 215 mm |
G – výška výstupu topné vody | 1040 mm |
H – hloubka kotle | 770 mm |
I – vzdálenost osy topné vody | 385 mm |
