Kotel na uhlí a dřevo SLOKOV VARIANT SL18D

Kód: 100000003
Akce
Značka: SLOKOV
56 647 Kč 46 816 Kč bez DPH
Skladem

Ocelový teplovodní kotel Variant SL18D suchého kusového dřeva (pro český trh je od 1.1.2018 schválené pouze palivo hnědé uhlí) a hnědého uhlí – zrnění 20-40 mm (ořech 1).

Detailní informace

Detailní popis produktu

Parametry:
Třída kotle dřevo / uhlí: 3 / 4 EKODESIGN
Energetická třída kotle dřevo / uhlí: A+ / C
Jmenovitý výkon kotle: 18 kW
Výhřevná plocha: 2,3 m2
Spotřeba paliva dřevo / uhlí: 5,5 / 3,4 kg/h
Délka polen: 280 mm
Průměr kouřového hrdla: 160 mm
Účinnost kotle dřevo / uhlí: 81 / 86 %
Rozměry kotle h/š/v: 880 / 450 / 880 mm
Hmotnost kotle: 235 kg
Vodní objem kotle: 43 L
Vstupní a výstupní příruba: příruba kotel DN65 / protipříruba - G2"(vnitřní závit)
Provozní tah dřevo / uhlí: 15 / 16 Pa
Nejvyšší pracovní přetlak v soustavě: 2 bar
Zaručené palivo: A - suché dřevo / b - hnědé uhlí (ořech 1)
Objem palivové šachty: 53 dm3
Rozměr plnícího otvoru: 240 x 320 mm



Popis kotle

Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu „Slokov“ (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV  za kotel nový. Protipříruby jsou ale nově vyráběny s vývodem G2″ (vnitřní závit) pro snazší prvomontáž.

Pro snadnou vyměnitelnost Vám rádi nabídneme redukci, která vyrovná výškový rozdíl kotlů. To zaručuje snadnou výměnu staršího kotle typu za tento nový kotel. Použitím tohoto prodloužení na výstupu kotle dosáhnete toho, že vstupní a výstupní příruba na novém kotli má stejný tvar a stejnou polohu jako u kotlů SL27,SL27-3,SL33 a SL33-3 (kotle na uhlí od firmy SLOKOV). Výšková redukce zaručí snadnou výměnu staršího typu kotlů za nový. Je jen nutno počítat s větší šířkou kotle a s větší násypnou šachtou (kotel potřebuje více místa do boku a dopředu).

  • Kotel splňuje 4. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
  • Vysoká účinnost spalování, nízká spotřeba paliva.
  • Zaměnitelné za starší typy kotlů Slokov.


Konstrukce kotle

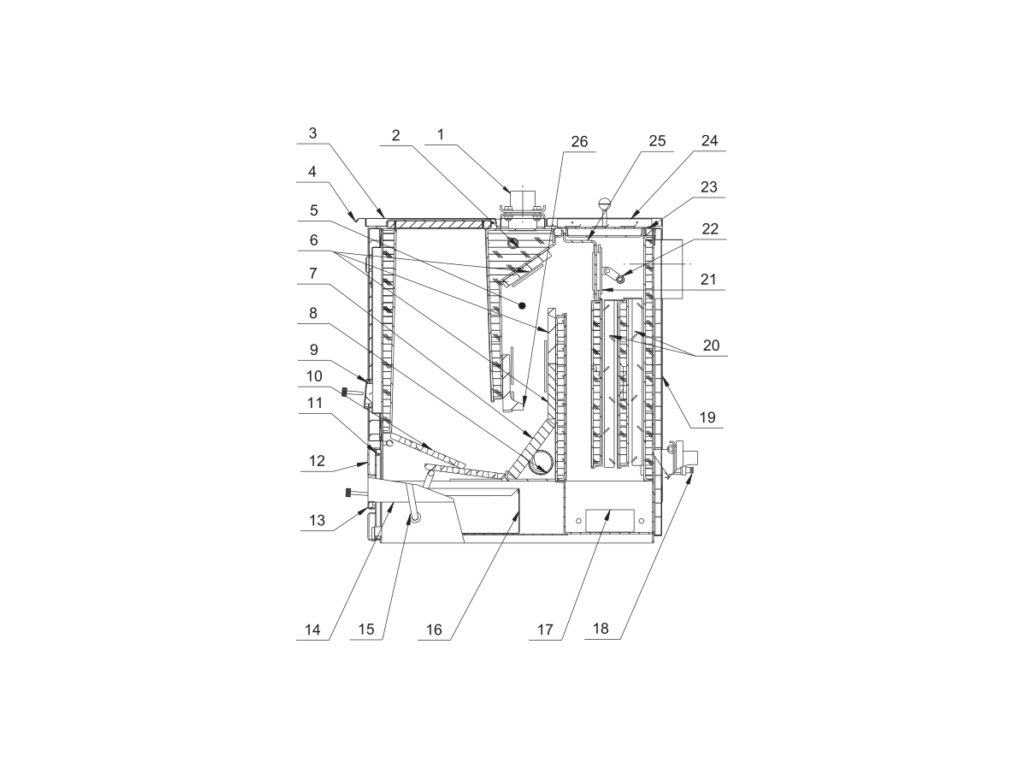

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.

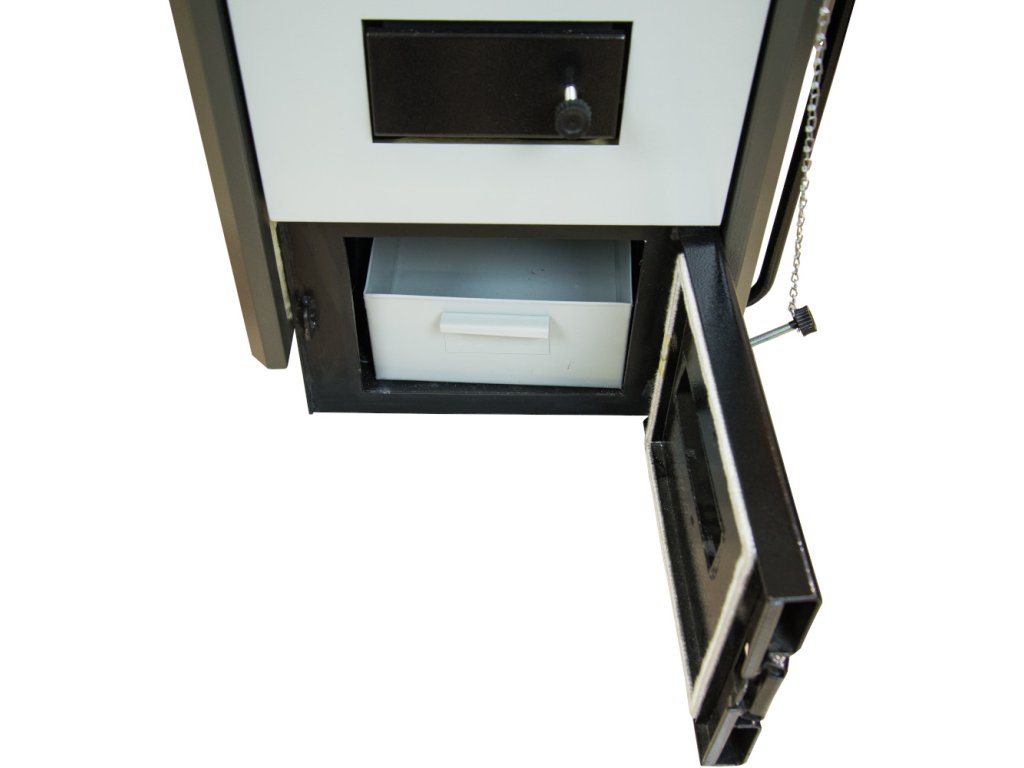

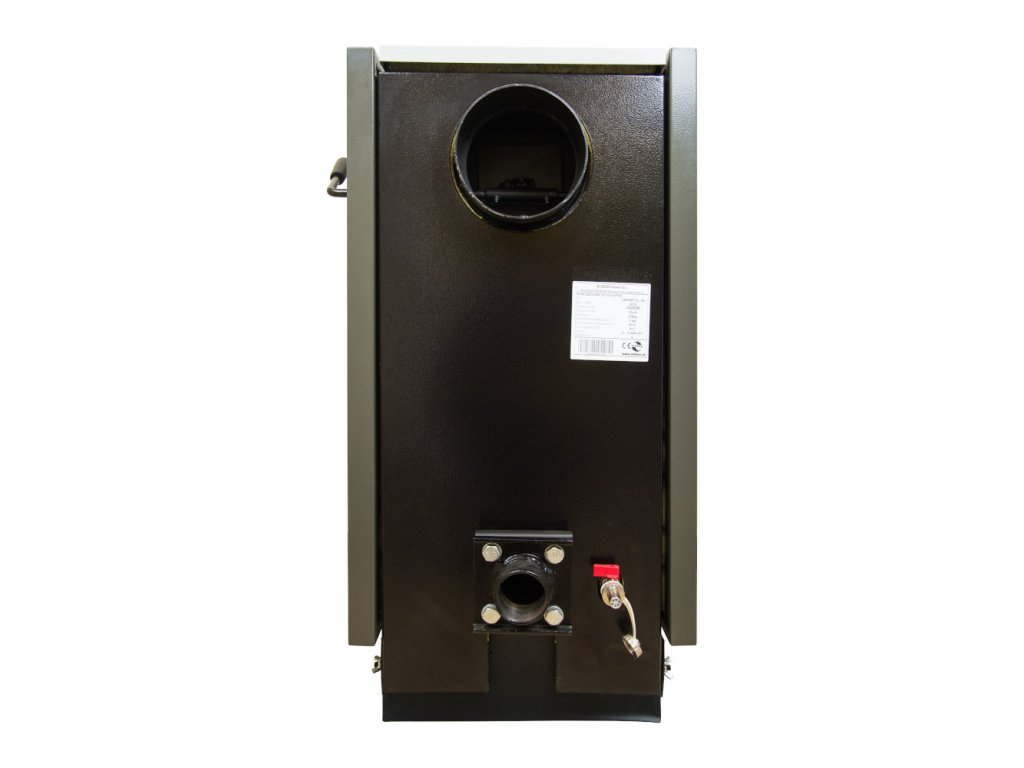

Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem výkonu (TRV), který je dodáván jako příslušenství současně s kotlem. Vstup a výstup topné vody je standartně opatřen přírubami G2″, je možno si ale objednat i kotel s přírubami G 1 1/2″ nebo DN 65. Kouřovod je v ose kotle na zadní straně.



Použití kotle, palivo

Ocelový teplovodní kotel VARIANT SL-D je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou kolem 18 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.

Kotel VARIANT SL18 D je určen pro spalování suchého dřeva s maximální vlhkostí 20%, tj. přířezů z kulatiny do pr. 100mm a délky do 280mm, respektive štípaného dřeva s kůrou nebo bez kůry a hnědého uhlí (dle ČSN EN 303-5 –  1.2.2 fosilní palivo, b hnědé uhlí), zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg. Výrobce doporučuje dřevo ukládat do přikládací šachty příčně, aby docházelo k plynulému odhořívání a sesuvu paliv. Při použití tzv. „netvarů“, je nutný zvýšený dohled obsluhy.

Dobrá funkce je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.

Kotle VARIANT SL-D jsou zařazeny podle ČSN EN 303-5 do třídy 4 a 3. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.

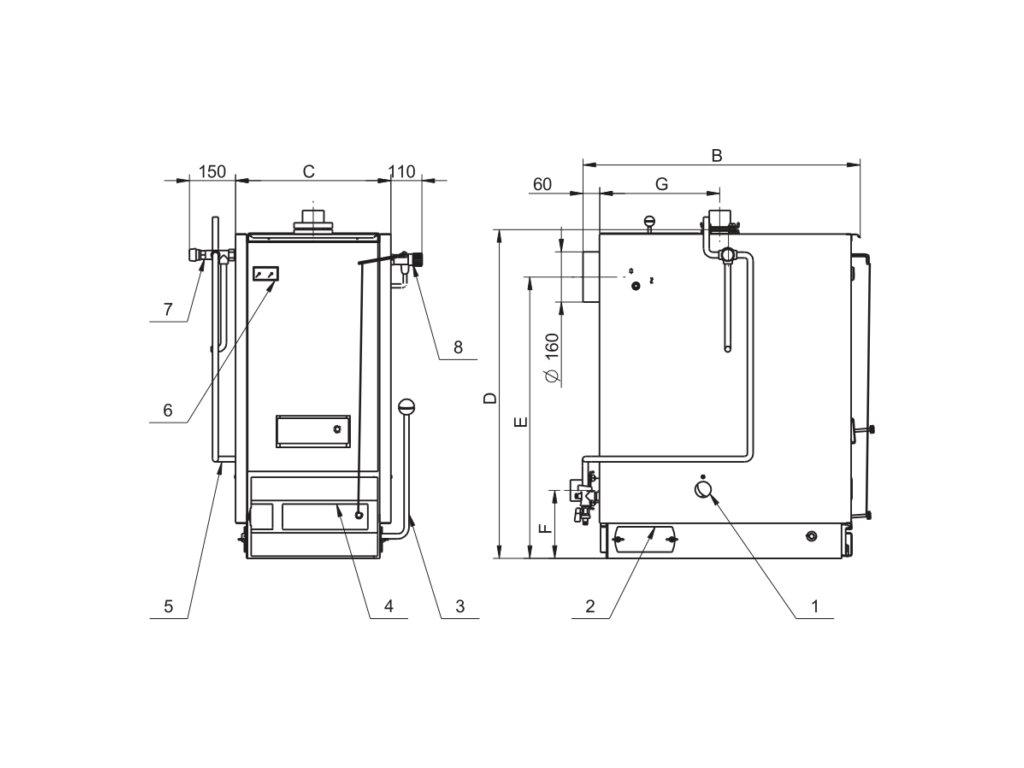

HLAVNÍ ROZMĚRY
\\


Legenda

1 – Klapka sekundárního vzduchu
2 – Sazová dvířka
3 – Roštovací páka
4 – Popelníková dvířka
5 – Trubky k DBV1 – není součástí kotle
6 – Termomanometr – teploměr s tlakoměrem
7 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – není součástí kotle
8 – TRV – tepelný regulátor výkonu

A – výška kotle 880 mm
B – hloubka kotle 880 mm
C – šířka kotle 450 mm
D – výška příruby topné vody-výstup 880 mm
E – výška osy kouřovodu 740 mm
F – výška příruby topné vody-vstup 215 mm
G – vzdálenost osy topné vody-výstup 375 mm
Průměr kouřovodu 160 mm
Vstupní a výstupní příruba G2 – vnitřní závit

Doplňkové parametry

Kategorie: KOTLE NA TUHÁ PALIVA
Hmotnost: 235 kg
